以下で示す部品の追加は、一つの例です。必ずこうしなくてはならないという訳ではございません。
また、[UMEHOSHI ITA]へ何を追加して、どう使うかは自由です。
最終的な安全性や信頼性は、ご利用者の責任で追加部品などを選定し、ご利用者の判断でお使いくいださい。

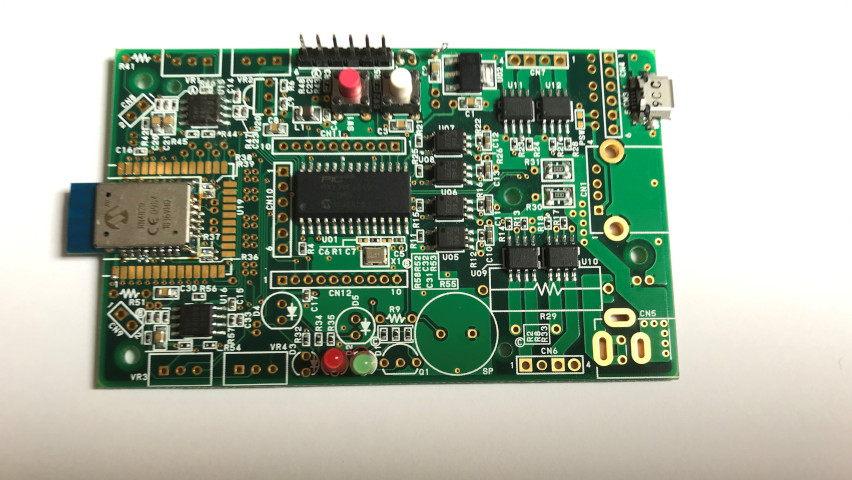

[UMEHOSHI ITA]のU17にRN4020の部品を追加する例

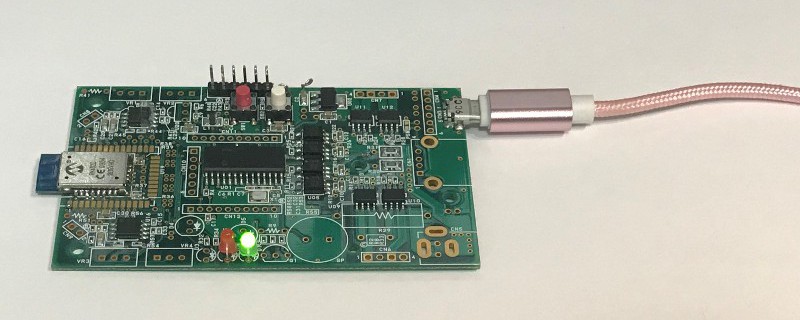

動作確認は、こちらのリンクをご参照してください。

ここで示す半田付は、難易度が非常に高いです。
半田付けするのが得意だ！とチャレンジできる方だけにお勧めできる内容です。

回路説明

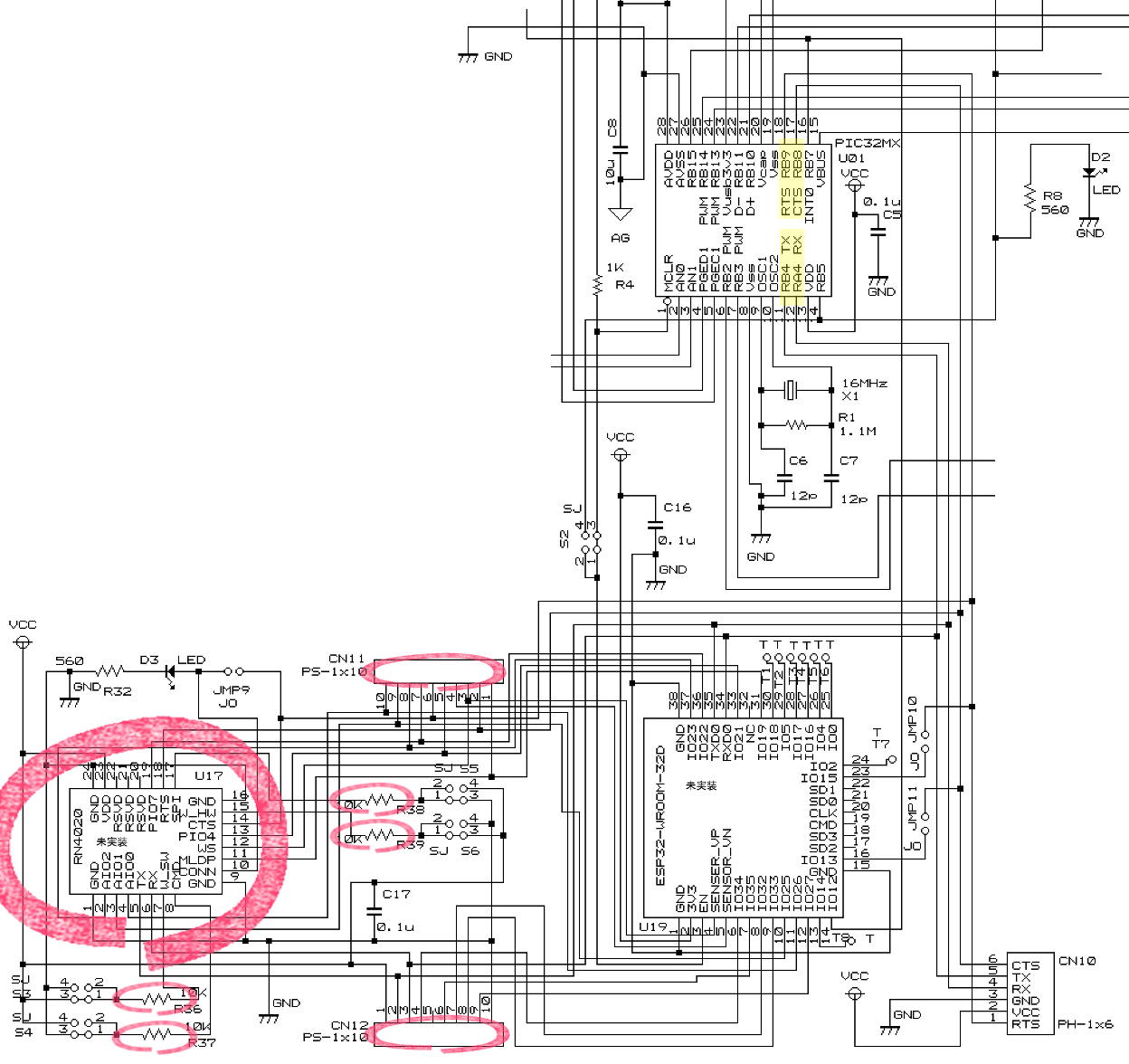

上記赤マルで示したU17に「RN4020-V/RM123」(秋月電子通商様のコード:M-10066)の Bluetooth Low Energy(BLE)に対応したBluetooth V4.1モジュールを付けます

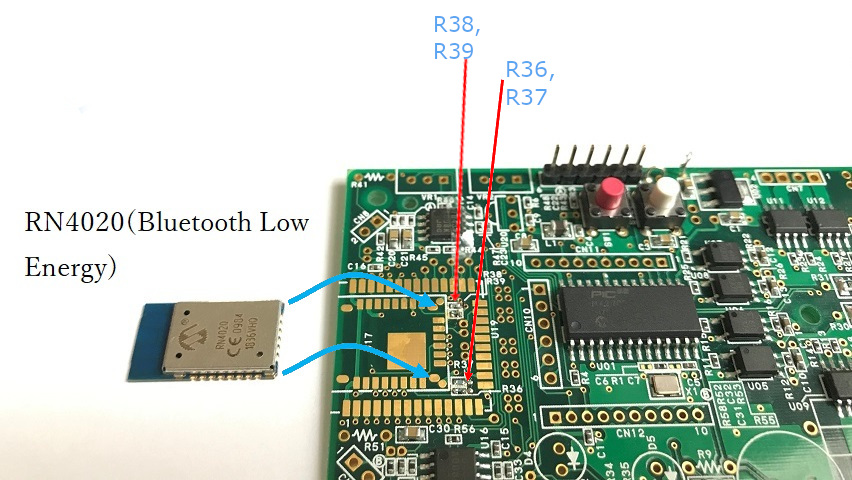

そして、この幾つかの端子をプルアップ、プルダウンする抵抗10Kのチップ抵抗のR36,R37,R38,R39を取り付けます。

また、以下では取り付けしていませんが、 CN11とCN12に「２ｍｍピッチピンヘッダ　１×１０[PH2-1x10SG(4.0/2.8)][C-08978]」を付けると RN4020の端子を利用する別途自作の基板取り付けて拡張することができます。
