| repeater 中継器 （物理層の機器） | |
 |
伝達される情報は、伝達距離や伝達環境の雑音により劣化して、情報が読み取れなくなることがあります。 リピータは、この劣化を修正する働きをする物理層の装置です。（壊れてしまった情報を修正することはできません） 一般に増幅と整形の機能があります。しかし、データが何であるかは感知しません。 LANのセグメント間（ノードとノードの間）の物理的接続に使用し、接続ケーブルを延長する場合にも使えます。 ケーブルなど送信媒体には、送信可能な距離があります。これは最大セグメント長と呼ばれますが、 リピータを介することで伸ばすことができます。 |
| リピータ ハブ repeater hub（物理層の機器） | |
 |
ネットワークの中継、集線を行う原始的な装置で、ポートにはリピータの能力があります。 内部的には、単に接続される線をつなげて増幅、整形する構造で、これに接続されるネットワークの領域は、衝突（コリジョン：collision）ドメインと呼ばれます。 つまり、ここに送られるデータは、接続されるすべてに送信され、タイミングによってデータの衝突が起きるからです。 イーサネットのCSMA/CDの送信形態では、送信時に衝突が起きたと検出された場合、タイミングをずらして再送する仕組みになっています。 よって、衝突が起きると通信の効率が低下します。これを避けるために現在では、スイッチングハブが代わって使われてようになりました。 |

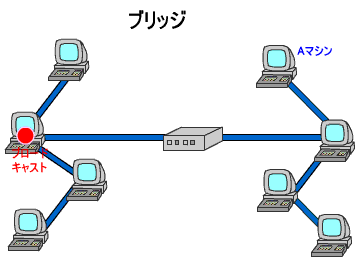

| ブリッジ(bridge)（データリンク層の機器） | |
 |
ブリッジ(bridge)は、OSI基本参照モデルの２層：データリンク層レベルでフレームと呼ばれるかたまりを中継する装置です。 ＬＡＮ上のフレーム内のあて先MACアドレスを見て、そのフレームを他のセグメントに渡すかの判断を行います。 それは、接続ノードのMACアドレスを学習して、MACアドレステーブルに記憶し、転送の必要が無いフレームをせき止ることで実現されます。 初期ブロードキャスト時に、応答したフレームからMACアドレスをMACアドレステーブルに追加記憶していきます。 なおブリッジは、フレームのヘッダ情報を読み取るので、リピータHUBに比べるとすこし通信速度が落ちることになります。 しかし、不要な情報を遮断するので、フレームの衝突を軽減し、結果的に通信効率が上がることになります。 |
| switching hub スイッチングハブ（データリンク層の機器） | |
 |
ネットワークの中継、集線機器の一種で、リピータハブの機能以外にブリッジとして働きます。 つまり、ポート接続される機器のMACアドレスを記憶し、送るべきポートにだけフレームを送出します。 内部的にはこの送出切り替えのスイッチがあり、フレームの衝突を無くすことができます。 そのため、ネットワーク全体の負荷が軽減し、セキュリティが向上します。 なお、あて先を解析するために一時的にデータを蓄える機能があり、速度の違うネットワーク同士の接続にも使えます。 |
