BEEP音におけるコード音の出力

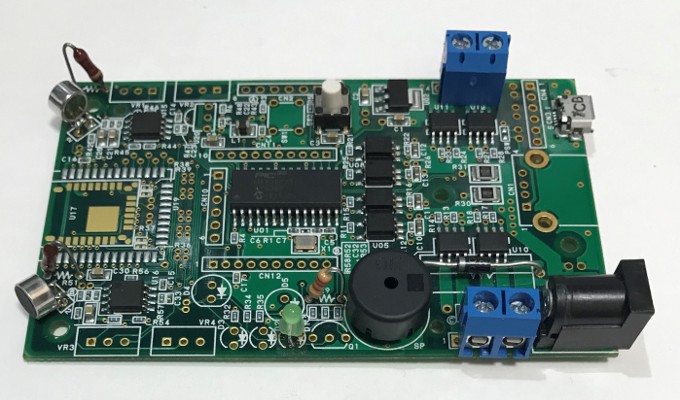

ここでは上記の赤マルの圧電スピーカを鳴らします。(ここで使うの部品追加例)
「テスト・ウメ・フラッシュ」では、「マイクロコントローラ (PIC32MX270F256B」内の「CORE TIMER」の周期を利用して、 ビープ音を鳴らすプログラムが組み込まれています。
利用する場合は「_set_beep_code(byteコード)」の呼び出しで行います。
このコードは、キューに登録されて、これを呼び出したプログラムの流れではなく、「CORE TIMER」の割込み処理で音を鳴らします。
音は引数のbyteコードの上位4bitの1と0を、それぞれ長音と短音に対応させて鳴らします。
これを使うと、モールス信号で情報知らせるようなアプリを簡単に作れるでしょう。
以下で、「110」「1011」の情報をループで生成するコード例を示します。

#include <xc.h>//beep_code.c
#include <stdlib.h>
#include "common.h"

#define AdrStart	0x80005000 //下記start関数の起動アドレス

__attribute__((address( AdrStart  ))) void start (void);
void start()
{
	//_set_switching_period( 90 );//短音の間隔
	_clear_beep_code(); // 登録を先頭に初期化
	_set_beep_code((uint8_t)0b11000011);//最初の音パターンの登録
	_set_beep_code((uint8_t)0b10110100);//　次の音パターンの登録
}
__attribute__((address( 0x80007000 ))) void clear (void);
void clear()
{
	_clear_beep_code();
}

上記の実行でブザーを付けていれば、「110」「1011」の コードに対応する音として 次のように聞こえるはずです。

ツー・ツー・ト　　　ツー・ト・ツー・ツー　

ツーが長音、トが短音です。
そして、長音の長さは短音の３倍で、コード内の音と音の間隔は、短音と同じです。
また一つのパターンの音が終わって、次のパターンの音が始まるまで、「短音の３倍」の間隔があります。
またデフォルトでは、登録したパターンの音生成が終わると、少し待ってから再び始まるループ再生になっています。

最初の音パターンの登録で0b11000011を指定していますが、下位3ビットが生成音のビット数です。
これは、上位ビットの3個のbitを使う意味です。 この 110 で、ツー・ツー・トになります。
_set_beep_codeで指定する1byte引数は、[PTTERN:4bit][CB:1bit][LN:3bit]の構造のパターンになってます。

• [PTTERN:4bit]は、上位４ビットの1が長音、0が短音を意味する。
• [CB:1bit]は、前のバイトに続く音の場合は１、前のバイトと音と離れる場合は0
• [LN:3bit]は、上位４ビットで、先頭ビットから使うビット数を2進数で指定する。

次の音パターンの登録の0b10110100は、下位3ビットが100より 4個のbitで、それが1011なので ツー・ト・ツー・ツーになります。
つまり1回の登録は、4bitの音パターンを登録することができます。これで16進の音パターンの登録ができます。
（元々はデバック用に作成したものです。
2回使えば1byte分の情報を音で知ることができます。 set_beep_codeによる最大登録数は42個までできます。）

「CORE TIMER」によるビープ処理は、所定の記憶域のコードで「ブザーON・OFF処理」を行うことで実現しています。
制御チップ内の「CORE Timer」割り込みは、デフォルトで動作しており、440Hz(0.00113635秒周期)でブザーの周期を制御しています。
上記の「_set_switching_period( 90 );」は短音の間隔を 90 に指定するコードです。
　　（デフォルト値が90なので、上記ではコメントにしています。）
Timer割り込みでは、この値までカウントしたタイミングで音や無音の長さを制御しています。
デフォルトの短音の間隔の90は、(割り込み周期の0.00113635秒)*90=約0.1秒の時間です。

さて、モールス信号のように4ビットを超える場合は[CB:1bit]を1にすることで、連続パターンを指定できます。
例えば、訂正音は「ト・ト・ト・ト・ト・ト・ト・ト」の短音8で、数字の１は「ト・ツー・ツー・ツー・ツー」ですが、 そのコードは次のようになります。

#include <xc.h>
#include <stdlib.h>
#include "common.h"

#define AdrStart 0x80005000 //下記start関数の起動アドレス

__attribute__((address( AdrStart  ))) void start (void);
void start()
{
	//_set_switching_period( 90 );//短音の間隔
	_clear_beep_code(); // 登録を先頭に初期化
	_set_beep_code((uint8_t)0b00001100);//  パターンを次に続ける指定
	_set_beep_code((uint8_t)0b00000100);//　次の音パターンの登録（２行で、「ト・ト・ト・ト・ト・ト・ト・ト」の短音を登録）

	_set_beep_code((uint8_t)0b01111100);
	_set_beep_code((uint8_t)0b10000001);//前の１行と合わせて[・−−−−]を登録

	// _UM_PTR_GOTO_BEEP  = NULL;// ループをしない設定
}

なお、上記コードの最後の「_UM_PTR_GOTO_BEEP」の記憶をNULLにすると、ループ再生が無くなります。
「_UM_PTR_GOTO_BEEP」には、set_beep_code関数で登録されたコードの音再生がすべて終わった時に進むべきアドレスを記憶しており、 デフォルトでset_beep_code関数で登録する配列の先頭アドレスが記憶されています。

BEEP音における疑似サウンドの出力

次のコードで、「ドレミファソラシド」までを繰り返し鳴らすことができます。

#include <xc.h>
#include <stdlib.h>
#include "common.h"

#define AdrStart 0x80005000 //下記start関数の起動アドレス

__attribute__((address( AdrStart  ))) void start (void);
void start()
{
	int i=0;
	_set_switching_period( 125 );//テンポ（標準値）
	_set_beep_sound_node(i++,40,4,0);//ド（最初のこの呼び出しで、内部が初期化）〇
	_set_beep_sound_node(i++,42,4,0);//レ〇
	_set_beep_sound_node(i++,44,4,0);//ミ〇
	_set_beep_sound_node(i++,45,4,0);//ファ〇
	_set_beep_sound_node(i++,47,4,0);//ソ〇
	_set_beep_sound_node(i++,49,4,0);//ラ〇
	_set_beep_sound_node(i++,51,4,0);//シ〇
	_set_beep_sound_node(i++,52,8,4);//ド〇

	T1CONSET =0x8000; // Start timer1(この実行で、演奏がスタートします。)

	// _UM_PTR_GOTO_BEEP  = NULL;// ループをしない設定
}

set_beep_sound_nodeの引数は、『記憶位置の添え字、音色データ、音の長さ、音の後の無音の長さ』になっています。
音を出す振動（音色）は、「CORE TIMER 割込み処理」で行われ、引数はピアノ鍵盤番号です。各鍵盤番号は次のようになっています。

引用元

鍵盤番号	音階	周波数Hz		鍵盤番号	音階	周波数Hz		鍵盤番号	音階	周波数Hz		鍵盤番号	音階	周波数Hz
1	ラ(A0)	27.500		25	ラ2(A2)	110.000		49	ラ4(A4)	440.000		73	ラ6(A6)	1760.000
2	ラ0(A#0)	29.135		26	ラ#2(A#2)	116.541		50	ラ#4(A#4)	466.164		74	ラ#6(A#6)	1864.655
3	シ0(B0)	30.868		27	シ2(B2)	123.471		51	シ4(B4)	493.883		75	シ6(B6)	1975.533
4	ド1(C1)	32.703		28	ド3(C3)	130.813		52	ド5(C5)	523.251		76	ド7(C7)	2093.005
5	ド1#(C#1)	34.648		29	ド#3(C#3)	138.591		53	ド#5(C#5)	554.365		77	ド#7(C#7)	2217.461
6	レ1(D1)	36.708		30	レ3(D3)	146.832		54	レ5(D5)	587.330		78	レ7(D7)	2349.318
7	レ1#(D#1)	38.891		31	レ#3(D#3)	155.563		55	レ#5(D#5)	622.254		79	レ#7(D#7)	2489.016
8	ミ1(E1)	41.203		32	ミ3(E3)	164.814		56	ミ5(E5)	659.255		80	ミ7(E7)	2637.020
9	ファ1(F1)	43.654		33	ファ3(F3)	174.614		57	ファ5(F5)	698.456		81	ファ7(F7)	2793.826
10	ファ1#(F#1)	46.249		34	ファ#3(F#3)	184.997		58	ファ#5(F#5)	739.989		82	ファ#7(F#7)	2959.955
11	ソ1(G1)	48.999		35	ソ3(G3)	195.998		59	ソ5(G5)	783.991		83	ソ7(G7)	3135.963
12	ソ1#(G#1)	51.913		36	ソ#3(G#3)	207.652		60	ソ#5(G#5)	830.609		84	ソ#7(G#7)	3322.438
13	ラ1(A1)	55.000		37	ラ3(A3)	220.000		61	ラ5(A5)	880.000		85	ラ7(A7)	3520.000
14	ラ#1(A#1)	58.270		38	ラ#3(A#3)	233.082		62	ラ#5(A#5)	932.328		86	ラ#7(A#7)	3729.310
15	シ1(B1)	61.735		39	シ3(B3)	246.942		63	シ5(B5)	987.767		87	シ7(B7)	3951.066
16	ド2(C2)	65.406		40	ド4(C4)	261.626		64	ド6(C6)	1046.502		88	ド8(C8)	4186.009
17	ド#2(C#2)	69.296		41	ド#4(C#4)	277.183		65	ド#6(C#6)	1108.731
18	レ2(D2)	73.416		42	レ4(D4)	293.665		66	レ6(D6)	1174.659
19	レ#2(D#2)	77.782		43	レ#4(D#4)	311.127		67	レ#6(D#6)	1244.508
20	ミ2(E2)	82.407		44	ミ4(E4)	329.628		68	ミ6(E6)	1318.510
21	ファ2(F2)	87.307		45	ファ4(F4)	349.228		69	ファ6(F6)	1396.913
22	ファ#2(F#2)	92.499		46	ファ#4(F#4)	369.994		70	ファ#6(F#6)	1479.978
23	ソ2(G2)	97.999		47	ソ4(G4)	391.995		71	ソ6(G6)	1567.982
24	ソ#2(G#2)	103.826		48	ソ#4(G#4)	415.305		72	ソ#6(G#6)	1661.219

また、一つの音長さや無音間隔は、別途変数を参照してON/OFFの制御が行われます。
第３、４の引数の値は、32分音符も長さを1とした値です。
2なら16分音符、4なら8分音符、8なら4分音符(0.5秒)、16が2分音符、32が全音符になります。
4ビットコード音出力の「CORE TIMER 割込み処理」と違って、音符のON・OFFは「TIMER1 割込み処理」で行われます。
「TIMER1 割込み処理」はデフォルトでスタートしていないので「」で起動させる必要があります。 デフォルトのTimer1は、0.5ｍSで割り込みが発生するようになっています。
_set_switching_period関数で全体のテンポを変更することができます。
上記の125の設定が標準値です。この125の値のカウントで区切られる間隔が32分音符です。
この間隔（32分音符）は、0.5ｍS ×：125＝0.0625秒です。

さて、自身で用意した音データ記憶域を利用することができます。 それは、記憶域を[_UM_PTR_BEEP_AREA] に設定することで可能です。
（ループの移動先[_UM_PTR_GOTO_BEEP]の設定も必要です。）以下に例を示します。

#include <xc.h>
#include <stdlib.h>
#include "common.h"

#define AdrStart 0x80005000 //下記start関数の起動アドレス

__attribute__((address( AdrStart  ))) void start (void);
void start()
{
	static uint8_t area[] = {
		28,4,0,  30,4,0,  32,4,0,  33,4,0,  35,4,0,  37,4,0,  39,4,0,  40,8,8,
		40,4,0,  39,4,0,  37,4,0,  35,4,0,  33,4,0,  32,4,0,  30,4,0,  28,8,16,
		28,4,0,  30,4,0,  32,4,0,  33,4,0,  35,4,0,  37,4,0,  39,4,0,
		40,4,0,  42,4,0,  44,4,0,  45,4,0,  47,4,0,  49,4,0,  51,4,0,
		52,4,0,  54,4,0,  56,4,0,  57,4,0,  59,4,0,  61,4,0,  63,4,0,  64,8,8,

		0 //最後は終わりのマーク
	};
	_set_switching_period( 125 );//テンポ（標準値）
	_UM_PTR_BEEP_AREA  = area;
	_UM_PTR_GOTO_BEEP  = area;// ループをする指定(しない場合はNULLを設定)

	_set_beep_sound_node(0, 27,4,0);//先頭要素の設定で内部初期化を行う

	T1CONSET =0x8000; // Start timer1
}

以下の関数群において、bが1で実行すると、cの16進の音が登録されて、そのパターンの音が繰り返しで鳴り始めます。
音のパターンはcの値の16進数で1が長音、0が単音で4つの音を出します。
_debug_hex4が4bit用、_debug_hex8が8ビット用・・・です。
第1引数のnの指定範囲は0から15です。その番号の音が既に鳴っている場合は何も何もせず戻ります。
　（_debug_hex4〜_debug_hex32のそれぞれでn番号の音の登録が可能です）
_debug_hex4(n,c,b)
_debug_hex8(n,c,b)
_debug_hex16(n,c,b)
_debug_hex32(n,c,b)

音が登録されるか、既に鳴っている時の戻り値が1になります。それを利用して
複数の箇所で使うことで、どちらのコードが先に行われるか判断でき、その例を以下に示します。
下記は、Aの位置を通過した時点で、0000のパターンで音をスタートさせて、
その後に、Bの位置に来た時点で、1111のパターンの音を追加させる場合の例です。
int bA = 0;
int bB = 0;	とグローバル変数を用意して、
Aの位置で、bA=_debug_hex4(1,0b0011, 1 ); と書いて
	・・・・・・
Bの位置に、bB=_debug_hex4(2,0b0101, bA ); と書きます。

プログラムがAの位置を通過していれば、・・― ― のパターンで音がします。
その後で、Bの位置を通過すれば、・・― ―　・―・― のパターンの音が追加して鳴ります。
Aの実行でbAが1になっていない時は、Bの位置を通過しても音が登録されません。

2回通過しているかの判定であれば次のような書き方をします。
int bT0=0,bT1=0; //グローバルで用意します。
判定箇所で、次を書きます。

bT1=_debug_hex4(1,0b0001, bT0 );	// 【C】
bT0=_debug_hex4(0,0b0000, 1 );		// 【D】

【C】、【D】を通過した時、bT0が0なので【C】で音は鳴らずに【D】の音が出てbT0が1に変わります。
再度【C】、【D】を通過した時、bT0が1なので【C】で音が追加登録されてなり始めます。

次の関数は、bが1であれば、この関数がc回通過した時点で、nのパターン(16進)音が出ます。
（nの指定範囲は0から15です）
既に鳴っている場合は、何もせずに1で戻ります。
なお、 音が登録、または鳴っている状態で1、鳴っていなければ0を返します。
_debug_count(n,c,b)

例えば、 _debug_count(5,10,1); と実行させれば、ここを10回実行した時点で、5に対応する・―・―のパターンで鳴りだします。

同じパターンのnの引数で、複数の箇所で使った場合、それぞれの箇所の通過総数がcに達した時点で鳴りだします。

異なるnで使った場合は、それぞれのcの回数だけ実行した時点で、それぞれのnのパターン音で鳴ります。
その場合、通過順で音のパターンが登録され、その順番で音が鳴るので、どちらが先に通過したか判断できます。

#include <xc.h>// beep_debug.c
#include <stdlib.h>
#include "common.h"

int t3=0;
void timer()//「割り込みで目的のプログラム行うため処理: 0.00005秒ごとに呼び出される。」
{
	int b = _debug_count(4 ,300000 , t3);//t3が1であれば、300000回通過したら4のコード音
	t3  = _debug_count(3,100000,1);//100000回通過したら3のコード音で、1の戻り値
	if(b) {
		IEC0bits.T4IE = 0;// Timer4 Disable（割込み不許可）
		T4CONbits.ON = 0;// timer割込みOFF
		_send_string("Timer STOP\n");
		_clear_beep_code();//通知音がクリア
	}
}

void restart(){
	_HANDLES[_IDX_TIMER_4_FUNC] = timer;//デフォルトで0.00005秒ごとに呼び出しに登録
	IEC0bits.T4IE = 1;// Timer4 Enable（割込み許可）
	T4CONbits.ON = 1;// timer割込みオン
	_debug_hex4(1,1,1);
	_send_string("Timer START\n");
}

__attribute__((address( 0x80005000 ))) void setting(void);
void setting()
{
	_HANDLES[_IDX_INIT_SUB_FUNC] = restart;// リセットで実行する関数の登録
	_clear_beep_code();//通知音がクリア
	_UME_CONFIG |= 1;//LED D2の変化をLED D1に連動させる
	_debug_hex4(0,0,1);
	restart();
}

音の再生は、割り込み内の[beep_code_switching()関数]で行っているが、
_clear_beep_code()の実行は、この関数に同期しないで内部ポインタをNULLにすることを行っている。
よって、音の再生割り込みタイミングによって、_clear_beep_code()が働ないタイミングが存在し、
場合によっては、NULLの参照が生じて、予想外のコードに変わることも考えられる。（そうならない考慮はしているが・・）
よって、使う場所によっては、割込みとの排他制御が行う必要がある。
なお、_clear_beep_code()を同期させなかった理由は、同期させると、ブザー間隔のタイミングでウェイトがかかるためです。
